双管板换热器的组成结构

2025-02-07

双管板换热器的工作原理基于流体在管板之间的对流传热。通过将两种介质分别引入管板的两侧，并通过板的结构使其在通道中形成流体交替流动。

这种交替流动增加了接触面积，使得流体之间的温度差异较大，从而进行的热能传递。

双管板换热器采用双管板结构设计，具有以下特点：

双管板设计：在换热管上面有一块管板，称为外侧管板(或外管板)，与换热管及管箱法兰相连接。在距换热管上面较近的位置还有一块管板，称为内侧管板(或内管板)，与换热管及壳程相连接。外侧管板与内侧管板之间形成一些间隙，组成一个不承受压力的空间，这个空间可以用来监测管程流体是否泄漏到壳程。

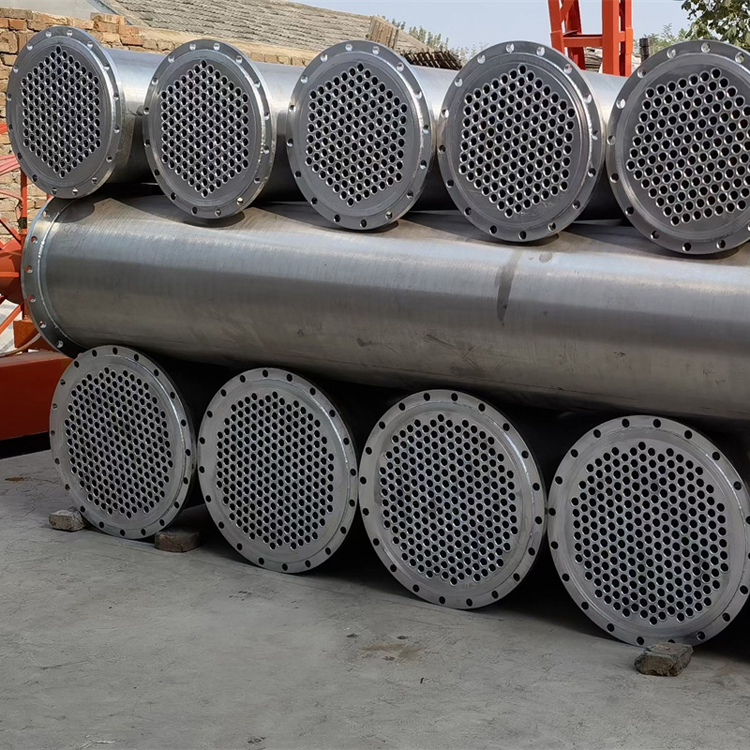

管束与壳体：管束由许多根换热管组成，这些换热管以正三角形或正方形等方式排列。壳体一般为圆筒形，为管束提供支撑，并可以壳程流体中流动，与管束内的管程流体进行热量调整。
