固定管板式换热器是基于热传导和对流两种传热方式来进行热量调整的。热流体和冷流体分别在管程和壳程中流动，热量从热流体通过管壁传递给冷流体。

在管程中，流体在换热管内流动，由于管壁的热传导作用，热量从管内流体传递到管壁;在壳程中，流体在壳体与管束之间的空间流动，热量从管壁传递到壳程流体。

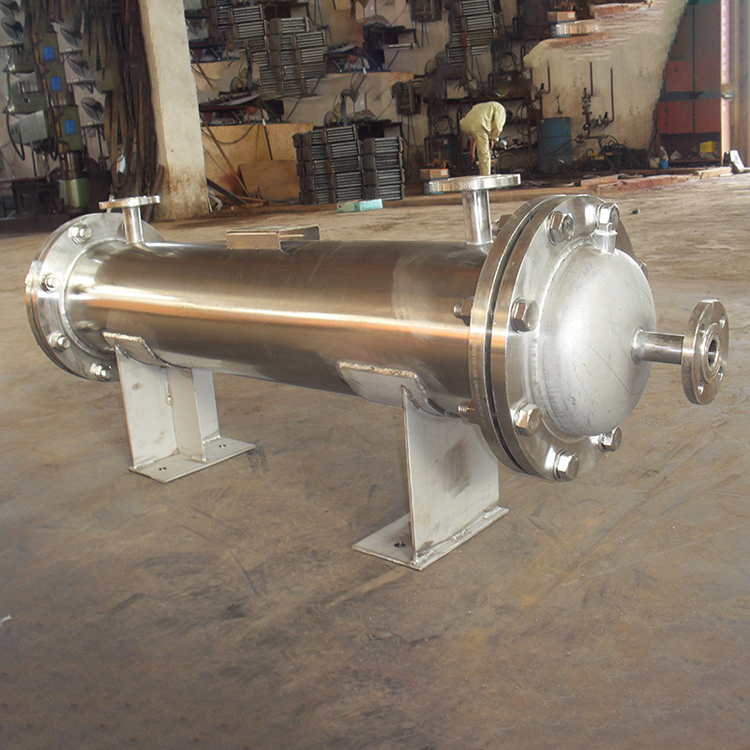

固定管板式换热器主要由壳体、管束、管板、封头、折流板(或支持板)等配件构成。

壳体：一般为圆筒形，材质常见的有碳钢、不锈钢等，为壳程流体提供了流动空间。

管束：由许多根平行排列的换热管组成，这些换热管穿过管板并被固定在管板上，是热量传递的主要管道。

管板：是一块圆形的金属板，上面有许多与换热管外径相匹配的管孔，用于安装和固定管束，同时它还起到分隔管程和壳程的作用。

封头：位于壳体的两边，用于封闭壳体和管束，其形状通常为椭圆形或球形，便于承受压力。

折流板：安装在壳体内，主要作用是调整壳程流体的流动方向。
